SCHNEIDER A9S70640 – Interrupteur sectionneur 2P 40A
Société française reconnue internationalement, Schneider Electric propose des solutions intelligentes pour optimiser la consommation dénergie et améliorer lefficacité opérationnelle.

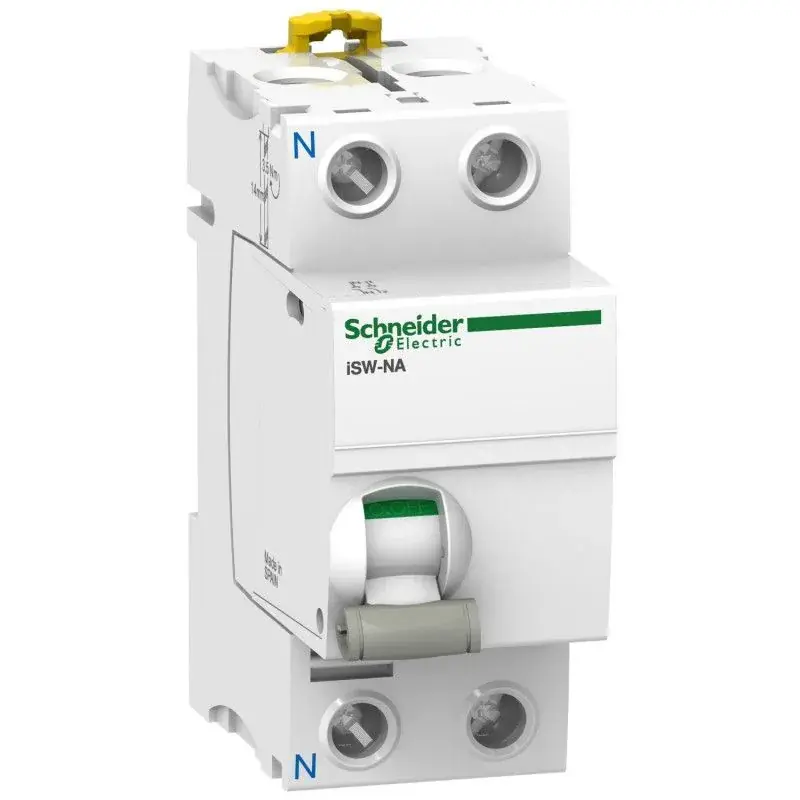

Linterrupteur-sectionneur Acti9 iSWNA A9S70640 est un appareil modulaire 1P+N 40 A 250 VCA destiné à assurer la commande et le sectionnement visible des circuits monophasés.
Il sutilise pour couper, isoler et sécuriser les lignes monophasées dans les tableaux électriques résidentiels et tertiaires, avec comme principaux atouts son pouvoir de coupure élevé pour sectionneur (5 kA), sa compacité (2 modules), sa signalisation claire ON/OFF et la possibilité de déclenchement à distance.
En résumé, lActi9 iSWNA A9S70640 offre une solution simple, robuste et évolutive pour la commande et lisolement des circuits 40 A 230/240 V dans les installations monophasées.
Caractéristique technique
-
Marque : Schneider Electric
-
Référence fabricant : A9S70640
-
Gamme produits : Acti9 iSW NA
-
Fonctions : interrupteur sectionneur pour isolation et contrôle des circuits monophasés avec coupure pleinement apparente
-
Nombre de modules : 2 modules (4 pas de 9 mm)
-
Nombre de pôles : 1P+N (2P bipolaire)
-
Nombre de pôles protégés : pôle phase sectionné et neutre sectionné avec coupure apparente
-
Courant nominal : 40 A courant assigné demploi à 230/240 V CA 50/60 Hz
-
Tension nominale : 230/240 V CA jusquà 250 VCA monophasé
-
Type de tension : AC 50/60 Hz
-
Pouvoir de coupure EN : catégorie demploi AC 22A conformément à EN 60947 3
-
Pouvoir de coupure IEC : pouvoir assigné de fermeture en court circuit 5 kA sectionneur seulement et courant assigné de courte durée admissible 800 A 1 s selon CEI 60947 3
-
Type connexion – raccordement : bornes à cage haut ou bas avec vis
-
Section de raccordement : 1 à 25 mm² souple avec ou sans embout et jusquà 35 mm² rigide sans embout
-
Auxiliaires associables : accessoires de déclenchement à distance et modules compatibles Acti9 iSW NA
-
Verrouillable : commande par maneton compatible verrouillage mécanique avec accessoires dédiés de la gamme Acti9
-
Mode de pose : encliquetable sur rail DIN en tableau électrique
-
Hauteur : 85 mm
-
Largeur : 36 mm
-
Profondeur : 74 mm
-
Couleur : blanc avec manette frontale de commande
-
Classe de protection (IP) : IP20 en face avant en coffret approprié
-
Temperature d’utilisation : température ambiante de fonctionnement de 35 °C à +70 °C
-
Qualité du matériau : boîtier isolant modulaire auto extinguible pour appareillage basse tension
-
Norme et certification : conforme CEI 60947 3 et EN 60947 3 avec marquage CE
-
Garantie : 2 ans
-
Utilisation recommande : commande, isolement et sécurisation de circuits monophasés 40 A 230/240 V dans les installations résidentielles, tertiaires et petites applications industrielles.
