Interrupteur à coupure apparente 4P 40A – HAGER HAB404 Réduction

Description

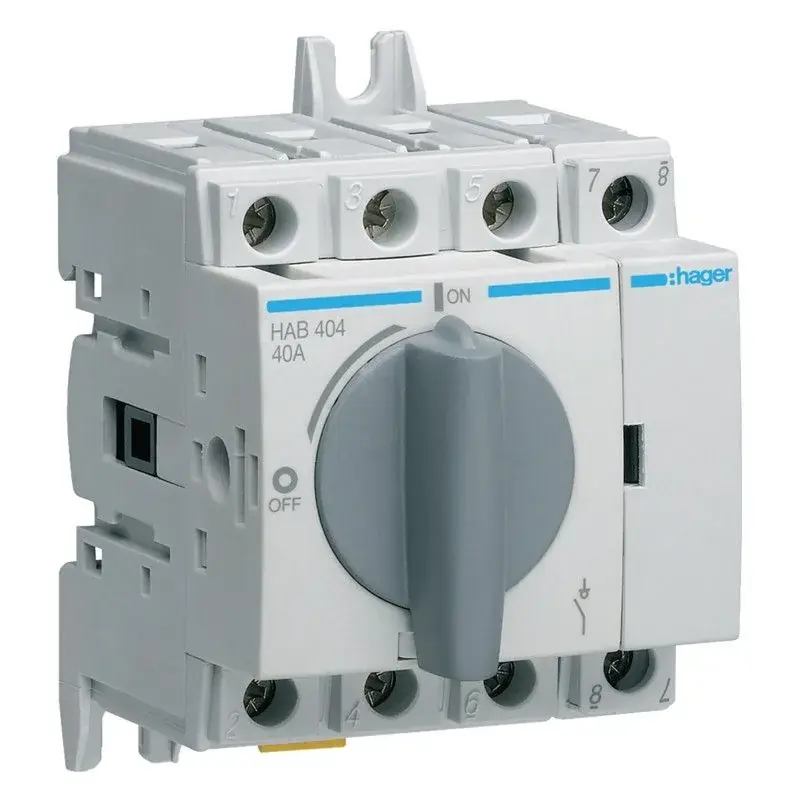

HAGER HAB404 – Interrupteur à coupure apparente 4P 40A

Depuis 1955, Hager, fondée par les frères Hermann et Oswald Hager, propose une offre globale de matériels électriques pour les bâtiments.

Le HAB404 est un interrupteur sectionneur à coupure apparente modulaire 4 pôles de Hager. Son intensité nominale In de 40A et sa tension assignée d’emploi Ue de 380 – 415Volt AC ainsi que sa commande par Poignée rotative courte et son encombrement de 3,42 modules en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires.

Caractéristiques générales

• Marque : HAGER

• Référence : HAB404

• Gamme produite : Interrupteur à coupure

• Type de pôles : 4P

• Type d’or­gane de commande : Poignée rota­tive courte

• Nombre de pôles : 4

• Section de raccor­de­ment en câble rigide : 16 mm²

• Tension assi­gnée d’iso­le­ment : 800 V

• Tension assi­gnée de tenue aux chocs : 8 000 V

• Tension assi­gnée d’em­ploi Ue : 380 – 415 V

• Puis­sance dissipée par pôle à In : 0,90 W

• Puis­sance dissipée totale sous IN : 3,60 W

• Puis­sance d’em­ploi à 400 V en AC1 : 26 000 W

• Puis­sance d’em­ploi à 400 V en AC-23 : 18 000 W

• Couple de serrage : 2 – 2,2 Nm

• Commande moto­risée option­nelle : Non

• Nombre contact auxi­liaire inver­seur : 0

• Nombre contact auxi­liaire à ouver­ture : 0

• Nombre contact auxi­liaire à ferme­ture : 0

• Condi­tions d’uti­li­sa­tion : Couver­cle, porte

• Cade­nas­sable : Oui

• Classe de protec­tion (IP) : IP20

• Fréquence : 50 – 50 Hz

• Type de raccor­de­ment : Borne à vis

• Inver­seur : Non

• Fonc­tion inter­rup­teur arrêt d’ur­gence : Non

• Fonc­tion Inter­rup­teur prin­cipal : Oui

• Fonc­tion inter­rup­teur condam­na­tion pour main­te­nance : Oui

• Fonc­tion Inter­rup­teur sécu­rité : Oui

• Fonc­tion Inter­rup­teur section­neur : Oui

• Nombre de modules : 3,42
