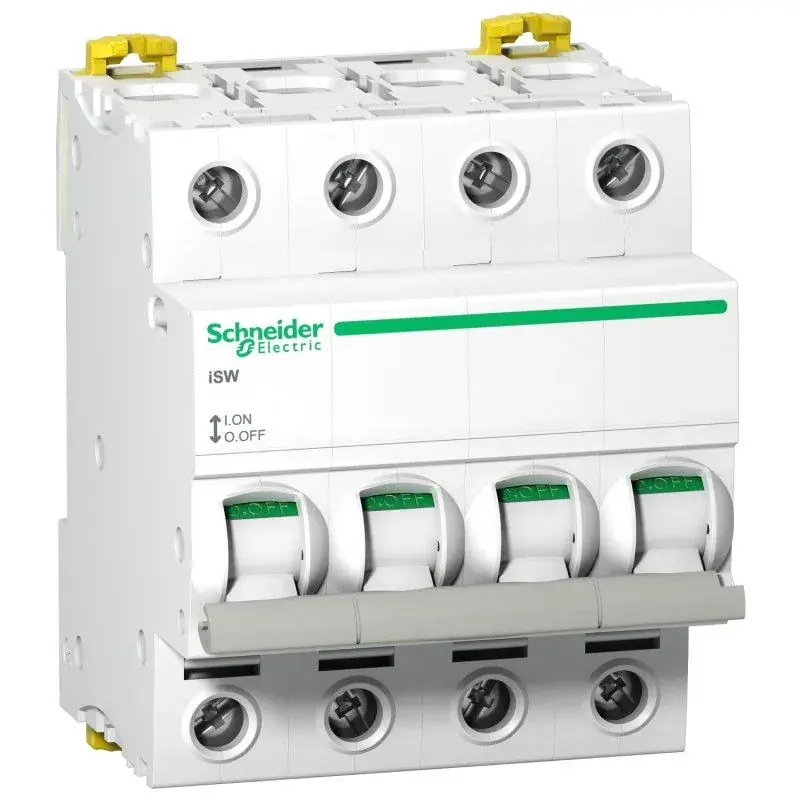

SCHNEIDER A9S65492 – Interrupteur sectionneur 4P 125A
Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de lénergie et les automatismes, alliant performance et durabilité.
LActi9 iSW A9S65492 est un interrupteursectionneur modulaire 4P 125 A 415 VCA conçu pour assurer la coupure et lisolement visibles des circuits électriques en charge.
Il sutilise pour la commande, la coupure et lisolement en sécurité de circuits jusquà 125 A en tertiaire et industriel, avec comme principaux atouts une forte robustesse (20 000 manœuvres mécaniques, 2 500 électriques), un sectionnement pleinement apparent, une compatibilité avec peignes Acti9 et un montage simple sur rail DIN.
En résumé, lActi9 iSW A9S65492 offre une solution fiable, durable et facilement intégrable pour la coupure manuelle sécurisée de circuits 4 pôles 125 A jusquà 415 VCA.
Caractéristique technique
-
Marque : Schneider Electric
-
Référence fabricant : A9S65492
-
Gamme produits : Acti9 iSW
-
Fonctions : interrupteur sectionneur pour isolation et commande de circuits en charge, aptitude au sectionnement avec coupure pleinement apparente
-
Nombre de modules : 8 pas de 9 mm
-
Nombre de pôles : 4
-
Nombre de pôles protégés : 4
-
Courant nominal : 125 A
-
Tension nominale : 415 V CA 50/60 Hz
-
Type de tension : AC
-
Pouvoir de coupure EN : catégorie demploi AC 22A selon EN 60947 3
-
Pouvoir de coupure IEC : catégorie demploi AC 22A, Icm 5 kA, Icw 1500 A selon IEC 60947 3
-
Type connexion – raccordement : bornes type tunnel haut ou bas
-
Section de raccordement : jusquà 1 x 50 mm² rigide ou 1 x 35 mm² souple/flexible avec embout
-
Auxiliaires associables : accessoires de la gamme Acti9 iSW (répartiteurs, peignes et jeux de barres compatibles haut ou bas)
-
Verrouillable : maneton pouvant recevoir un dispositif de verrouillage par cadenas selon les accessoires dédiés iSW
-
Mode de pose : montage fixe sur rail DIN en tableau électrique
-
Hauteur : 85 mm
-
Largeur : 72 mm
-
Profondeur : 73 mm
-
Couleur : blanc
-
Classe de protection (IP) : IP20 en face avant, jusquà IP40 dans un coffret adapté
-
Temperature d’utilisation : de 25 °C à +60 °C en fonctionnement
-
Qualité du matériau : boîtier isolant modulaire pour appareillage basse tension, auto extinguible et tropicalisation niveau 2
-
Norme et certification : conforme aux normes IEC 60947 3 et EN 60947 3 pour interrupteurs sectionneurs basse tension
-
Garantie : 2 ans
-
Utilisation recommande : coupure, commande et isolement de circuits triphasés ou tétrapolaires jusquà 125 A en environnements tertiaires, industriels légers et tableaux de distribution générale ou divisionnaire.
