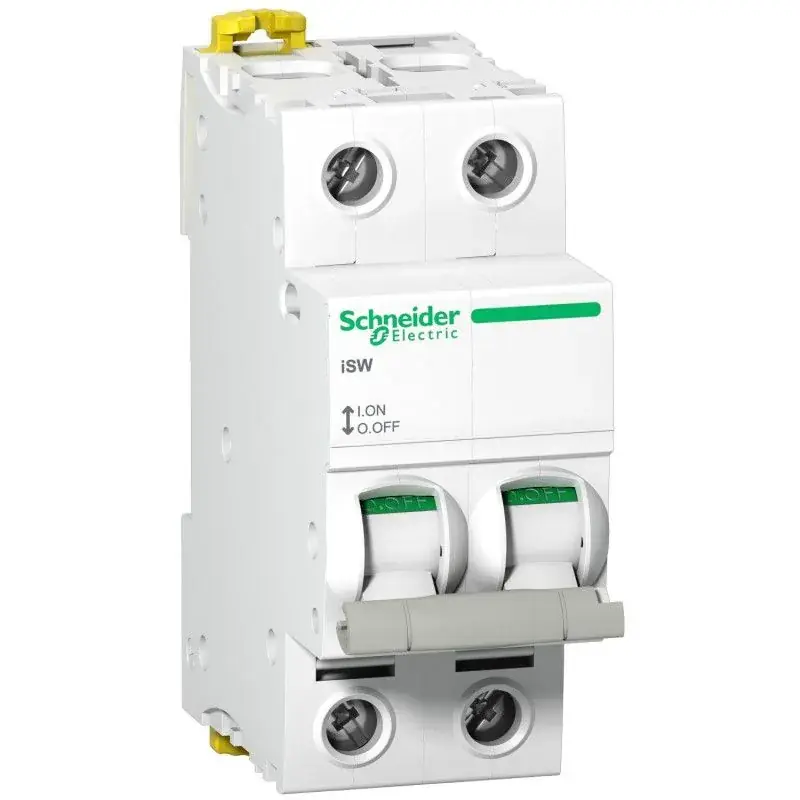

SCHNEIDER A9S65240 – Interrupteur sectionneur 2P 40A
Spécialiste français de la gestion numérique de lénergie, Schneider Electric œuvre pour une utilisation plus intelligente et écoresponsable des ressources.
Schneider A9S65240 est un interrupteur-sectionneur modulaire bipolaire Acti9 iSW, 2P, 40 A, pour coupure et isolation jusquà 415 V AC sur rail DIN.
Il sutilise pour assurer la fonction de sectionnement et de commande manuelle de circuits monophasés, avec comme principaux avantages une aptitude au sectionnement (AC-22A), une tenue au court-circuit élevée, un indicateur ON/OFF et une installation rapide sur rail DIN.
En résumé, linterrupteur-sectionneur Schneider A9S65240 offre une solution compacte, fiable et sécurisée pour la coupure visible et lisolation de circuits jusquà 40 A en environnement tertiaire ou résidentiel.
Caractéristique – Interrupteur sectionneur ACTI9
-
Marque : Schneider Electric
-
Référence fabricant : A9S65240
-
Gamme produits : Acti 9 iSW
-
Fonctions : Interrupteur-sectionneur modulaire pour commande et isolation de circuit catégorie demploi AC 22A avec aptitude au sectionnement
-
Nombre de pôles : 2P (bipolaire)
-
Courant nominal : 40 A courant assigné demploi à 415 V AC 50/60 Hz
-
Puissance nominal : adaptée à des circuits jusquà 40 A en catégorie AC 22A la puissance dépend de la tension et de la charge mais lappareil tient 4,2 kA de fermeture en court circuit seul
-
Nombre de modules : 2 modules (4 pas de 9 mm, largeur 36 mm)
-
Tension nominale : 415 V AC 50/60 Hz tension assignée demploi et jusquà 48 V DC
-
Type de tension : Courant alternatif AC (et utilisation possible en DC 48 V)
-
Intensité de court-circuit : pouvoir de fermeture en court-circuit 4,2 kA seul et tenue de courte durée Icw 1260 A (20 x In pendant 1 s)
-
Type connexion – raccordement : Bornes type tunnel en partie haute et basse pour conducteurs rigides ou souples avec ou sans embout
-
Section de raccordement : jusquà 50 mm² rigide et jusquà 35 mm² souple avec ou sans embout
-
Manette dactionnement : Commande par maneton à bascule (toggle) avec indication locale ON/OFF et coupure pleinement apparente (Visi Safe)
-
Auxiliaires associables : Contact auxiliaire OF (contact de signalisation) de la gamme Acti 9 compatible
-
Verrouillable : Verrouillable par accessoire de condamnation (possibilité de cadenassage via accessoires iSW)
-
Mode de pose : Montage fixe sur rail DIN en tête de tableau ou dans coffret modulaire
-
Hauteur : 85 mm
-
Largeur : 36 mm
-
Profondeur : 73 mm
-
Couleur : Blanc
-
Classe de protection (IP) : IP20
-
Temperature d’utilisation : température de service de 25 °C à +60 °C et température de stockage de 40 °C à +85 °C
-
Qualité du matériau : Boîtier en matériau isolant plastique de qualité industrielle conforme aux exigences de la gamme Acti 9 classe disolation adaptée aux tableaux modulaires
-
Norme et certification : Conforme aux normes EN 60947 3 et IEC 60947 3 catégorie AC 22A produit Green Premium RoHS et REACh compliant
-
Garantie : 2 ans
-
Utilisation recommande : Coupure et isolation de circuits monophasés jusquà 40 A en applications résidentielles tertiaires et petits circuits industriels en tête ou en sous-tableau sur rail DIN
